1.aplikace (stíněné ovládací kabely):
Používá se pro střídavé jmenovité napětí a menší než 450/750 V řídicí, pilotní a ochranný obvod jako signál, směrová vedení elektrických přístrojů a automatický řídicí systém.
2.Normy(stíněné ovládací kabely):
Ovládací kabel lze vyrobit podle normy GB9330-1988,IEC,DIN,BS a továrna může vyrobit kabely i v souladu s jinými normami.

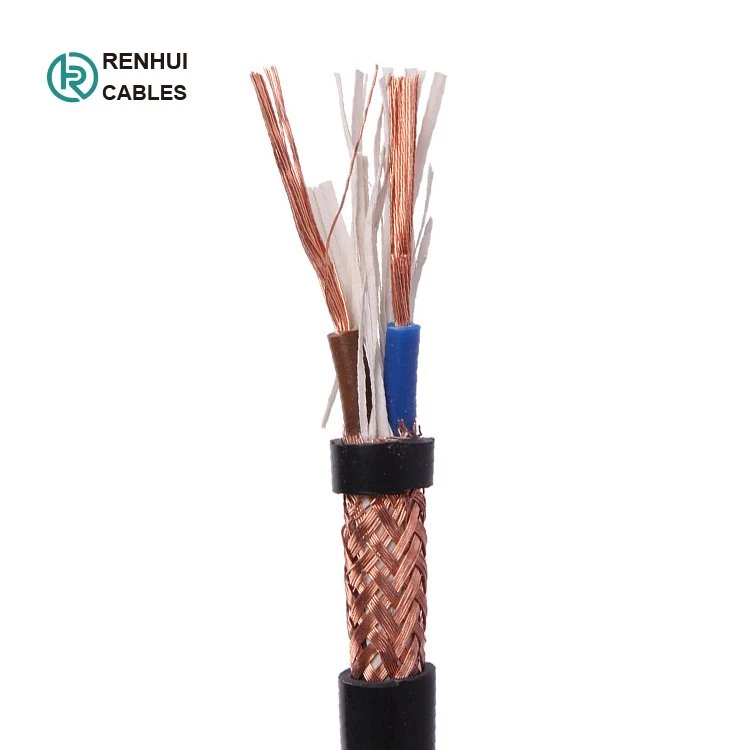

3.Popisy(stíněné ovládací kabely):
Vodič: Flexibilní měděný vodič
Izolace: PVC
Obrazovka: Obrazovka mozku z měděného drátu
Plášť: PVC
4.Provozní vlastnosti(stíněné ovládací kabely):
Jmenovité napětí: U0 / U je 450 / 750 V.
Dlouhodobá pracovní teplota jádra vodiče je 70 ºC, 95 ºC dva typy teplot pokládky kabelů ne nižší než 0 ºC.
Doporučený poloměr ohybu kabelu je následující:
Nepancéřovaný kabel by neměl být menší než 6násobek průměru kabelu;
Pancéřování nebo stíněný kabel s měděnou páskou nesmí být menší než 12násobek průměru kabelu;
Stíněný ohebný kabel, ne menší než 6násobek průměru kabelu
5.Parametry kabelu(stíněné ovládací kabely):
Číslo jádra × | Maximální průměr jednoho drátu ve vodiči | Tloušťka izolace | průměr síta s jedním drátem | Tloušťka vnějšího pláště | Průměrný vnější průměr nebo horní limit velikosti profilu | 20 stupňů Maximální odpor vodiče Ω/km | 70 stupňů minimální izolační odpor | ||
Nejnižší limit | Nejvyšší limit | Měděné jádro | Pocínované měděné jádro | ||||||
2×0.08 | 0.13 | 0.4 | 0.10 | 0.4 | 3.2 | 4.2 | 247 | 264 | 0.018 |
2.4×3.5 | 2.9×4.2 | ||||||||
2×0.12 | 0.16 | 0.4 | 0.10 | 0.6 | 3.7 | 4.9 | 156 | 163 | 0.016 |
2.8×4.0 | 3.4×4.9 | ||||||||
2×0.2 | 0.16 | 0.4 | 0.10 | 0.6 | 4.1 | 5.3 | 92.3 | 95.0 | 0.013 |
3.0×4.4 | 3.6×5.3 | ||||||||
2×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 4.8 | 6.2 | 69.2 | 71.2 | 0.014 |
3.5×5.1 | 4.2×6.2 | ||||||||
2×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 5.1 | 6.6 | 48.2 | 49.6 | 0.013 |
3.6×5.4 | 4.4×6.6 | ||||||||
2×0.5 | 0.21 | 0.5 | 0.15 | 0.6 | 5.3 | 6.8 | 39.0 | 40.1 | 0.012 |
3.7×5.6 | 4.5×6.8 | ||||||||
2×0.75 | 0.21 | 0.5 | 0.15 | 0.6 | 5.8 | 7.4 | 26.0 | 26.7 | 0.010 |
4.0×6.1 | 4.8×7.4 | ||||||||
2×1.0 | 0.21 | 0.6 | 0.15 | 0.6 | 6.4 | 8.2 | 19.5 | 20.0 | 0.010 |
4.3×6.7 | 5.2×8.3 | ||||||||
2×1.5 | 0.26 | 0.6 | 0.15 | 0.8 | 7.3 | 9.2 | 13.3 | 13.7 | 0.009 |
4.9×7.6 | 6.0×9.3 | ||||||||
3×0.12 | 0.16 | 0.4 | 0.10 | 0.6 | 3.9 | 5.1 | 158 | 163 | 0.016 |
3×0.2 | 0.16 | 0.4 | 0.15 | 0.6 | 4.5 | 5.8 | 92.3 | 95.0 | 0.013 |
3×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 5.1 | 6.5 | 69.2 | 71.2 | 0.014 |
3×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 5.4 | 6.9 | 48.2 | 49.6 | 0.013 |
3×0.5 | 0.21 | 0.5 | 0.15 | 0.6 | 5.6 | 7.1 | 39.0 | 40.1 | 0.012 |
3×0.75 | 0.21 | 0.5 | 0.15 | 0.6 | 6.1 | 7.8 | 26.0 | 26.7 | 0.010 |
3×1.0 | 0.21 | 0.6 | 0.15 | 0.8 | 7.2 | 9.1 | 19.5 | 20.0 | 0.010 |
3×1.5 | 0.26 | 0.6 | 0.20 | 0.8 | 8.0 | 10.0 | 13.3 | 13.7 | 0.009 |
4×0.12 | 0.16 | 0.4 | 0.15 | 0.6 | 4.5 | 5.8 | 158 | 163 | 0.016 |
4×0.2 | 0.16 | 0.4 | 0.15 | 0.6 | 4.9 | 6.2 | 92.3 | 95.0 | 0.013 |
4×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 5.5 | 7.0 | 69.2 | 71.2 | 0.014 |
4×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 5.9 | 7.5 | 48.2 | 49.6 | 0.013 |
5×0.12 | 0.16 | 0.4 | 0.15 | 0.6 | 4.8 | 6.2 | 158 | 163 | 0.016 |
5×0.2 | 0.16 | 0.4 | 0.15 | 0.6 | 5.3 | 6.7 | 92.3 | 95.0 | 0.013 |
5×0.3 | 0.16 | 0.5 | 0.15 | 0.6 | 6.0 | 7.6 | 69.2 | 71.2 | 0.014 |
5×0.4 | 0.16 | 0.5 | 0.15 | 0.6 | 6.4 | 8.1 | 48.2 | 49.6 | 0.013 |
6. Balení: Exportní dřevěné bubny (stíněné ovládací kabely):
