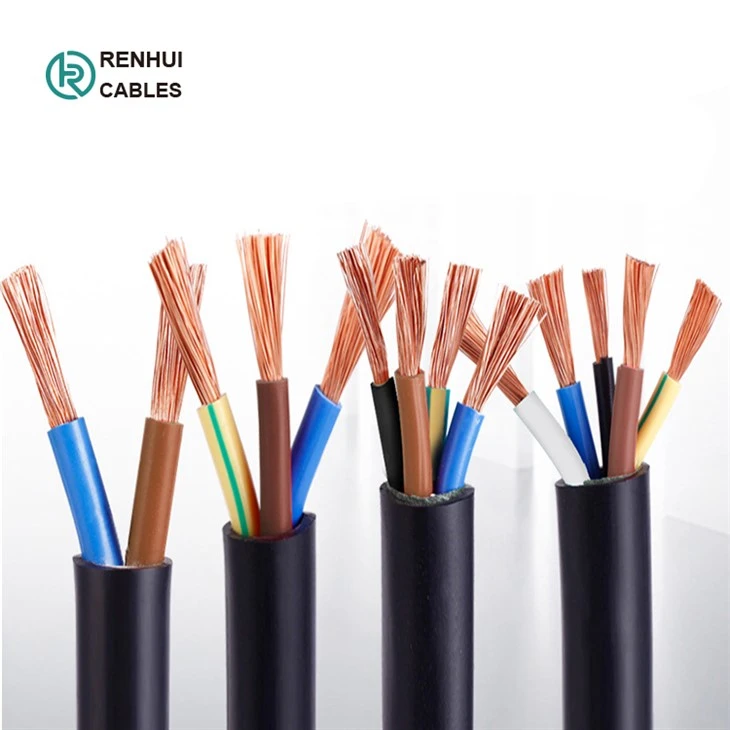

450/750V, čtyři jádra, vodotěsný gumový kabel
1. Aplikace, Vodotěsný gumový kabel
Tento produkt je vhodný pro připojení různých zařízení pro ponorné motory se jmenovitým napětím nepřesahujícím 450/750 V a snese velké mechanické vnější síly.
 |
 |
 |
2. Kreslení kabelu, vodotěsný gumový kabel
 |
 |
 |
 |
 |
 |
3. Konstrukce, Vodotěsný gumový kabel
- Vodič: Flexibilní měděný vodič třídy 5
- Izolace: Izolace z etylen propylenové pryže
-Plnička: plnicí lano (podle požadavků výroby)
- Balicí páska
-Vnější plášť: Gumový plášť
4. Specifikace, Vodotěsný gumový kabel
1 jádro:1.{2}}~400 mm2
2 jádra: 1.{2}}~95 mm2
3~5 jader:1.{3}}~150 mm2
3+1 Jádra: 2,5~150 mm2
3+2 Jádra: 2,5~150 mm2
4+1 Jádra: 2,5~150 mm2
5.Identifikace jádra, Vodotěsný gumový kabel
1 jádro: šedá (černá)
2 jádra: hnědá, modrá
3 jádra: hnědá, modrá, žlutá/zelená
4 jádra, 3+1 jádra: hnědá, modrá, šedá, žlutá/zelená
5 jader, 3+2jádra, 4+1 jádra: hnědá, modrá, černá, šedá, žlutá/zelená
6.Technické údaje, Vodotěsný gumový kabel
Jmenovité napětí (U0/U):450/750V
Maximální napětí (Um): 1,1U
Max. Provozní teplota vodiče 导:+60 stupňů
Teplota pracovního prostředí:-20 stupňů ~+45 stupňů
Teplota pokládky kabelu: Větší nebo rovna 0 stupňům
Min. Průměr ohybu: 6D
Zkušební napětí:2,5KV/5min
7.Datový list, Vodotěsný gumový kabel
|
Specifikace (mm2) |
Průměr vodiče (mm) |
Tloušťka izolace (mm) |
Tloušťka vnějšího pláště (mm) |
Cca. Průměr (mm) |
Cca Hmotnost (kg/km) |
|
4x1 |
1.2 |
0.8 |
1.5 |
9.2~11.9 |
146 |
|
4x1.5 |
1.5 |
0.8 |
1.7 |
10.2~13.1 |
193 |
|
4x2.5 |
2.0 |
0.9 |
1.9 |
12.1-15.5 |
279 |
|
4x4 |
2.5 |
1.0 |
2.0 |
14.0~17.9 |
383 |
|
4x6 |
3.2 |
1.0 |
2.3 |
15.7~20.0 |
522 |
|
4x10 |
4.3 |
1.2 |
3.4 |
20.9~26.5 |
936 |
|
4x16 |
5.3 |
1.2 |
3.6 |
23.8~30.1 |
1266 |
|
4x25 |
7.0 |
1.4 |
4.1 |
28.9~36.6 |
1896 |
|
4x35 |
8.0 |
1.4 |
4.4 |
32.5~41.1 |
2410 |
|
4x50 |
9.6 |
1.6 |
4.8 |
37.7~47.5 |
3214 |
|
4x70 |
11.5 |
1.6 |
5.2 |
42.7~54.0 |
4396 |
|
4x95 |
13.3 |
1.8 |
5.9 |
48.4~61.0 |
5800 |
|
4x120 |
15.0 |
1.8 |
6.0 |
53.0~66.0 |
6895 |
|
4x150 |
16.8 |
2.0 |
6.5 |
58.0~73.0 |
8570 |
8. Průběh výroby
9. Certifikáty:
 |
 |
10. Balení:
- Ocelový dřevěný buben (fumigace)
Délka kabelu v každém bubnu: 1000m/2000m nebo podle skutečných požadavků na délku kabelu.
- Velikost bubnu:
Podle délky kabelu a velikosti kontejneru
Abychom vám mohli nabídnout přesnou cenu, sdělte nám prosím požadované množství délky kabelu. Větší množství, větší sleva pro vás připravena!
- Přepravní přístav:
Qingdao nebo jiné porty podle vašich požadavků.
- Námořní přeprava:
K dispozici jsou všechny nabídky FOB/C&F/CIF.
 |
 |
 |
