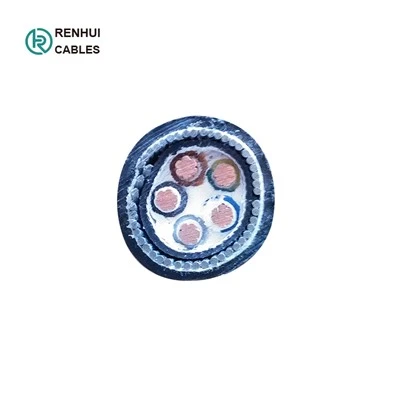

Obrněný kabel
1.Aplikace
Tyto kabely se používají pro přívod elektřiny v nízkonapěťových instalačních systémech, jsou vhodné pro instalaci v interiéru i exteriéru, v kabelovodech, pod zemí, v energetických a rozvodnách, místních energetických rozvodech, průmyslových provozech, kde nehrozí mechanické poškození poškození.
2.Stavba
- Dirigenti
Vodiče musí být buď třídy 1 nebo třídy 2 z hladké nebo pokovem potažené žíhané mědi nebo z obyčejného hliníku nebo hliníkové slitiny, nebo třídy 5 z hladké nebo pokovené mědi v souladu s IEC 60228.
- Izolace
XLPE materiál a tloušťka musí odpovídat normě IEC 60502 nebo BS 5467 pro nepřetržitý provoz při 90 °C.
- Kód barvy
|
Kód barvy (1) |
Kód barvy (2) |
||
|
1 jádro |
Červená nebo Černá |
1 jádro |
Hnědá nebo Modrá |
|
2 jádra |
Červená černá |
2 jádra |
Hnědá, modrá |
|
3 jádra |
Červená, žlutá, modrá |
3 jádra |
Hnědá, černá, šedá |
|
4 jádra |
Červená, žlutá, modrá, černá |
4 jádra |
Modrá, hnědá, černá, šedá |
|
5 jader |
Červená, žlutá, modrá, černá, zelená |
5 jader |
Zelená/žlutá, modrá, hnědá, černá, šedá |
|
Nad 5 jader |
Černá jádra s bílými číslicemi |
Nad 5 jader |
Černá jádra s bílými číslicemi |
Jiné barvy lze vyrobit na vyžádání.
-Montáž / Vnitřní kryt
Vnitřní povlaky mohou být extrudované nebo lapované. U kabelů s kruhovými žilami, s výjimkou kabelů s více než pěti žilami, je přeplátovaný vnitřní kryt povolen pouze tehdy, jsou-li mezery mezi žilami v podstatě vyplněny. Před aplikací extrudované vnitřní krytiny je povoleno vhodné pojivo. Materiál je kompatibilní s izolačním materiálem,Materiály použité pro vnitřní obaly a výplně musí být vhodné pro provozní teplotu kabelu a kompatibilní s izolačním materiálem.U bezhalogenových kabelů musí být vnitřní obal a výplně rovněž bezhalogenové směsi .
-Brnění
Hliníkové/pozinkované ocelové/ocelové dráty aplikované spirálovitě přes vnitřní kryt podle IEC 60502-1, nebo dvojité hliníkové/ocelové pásky a měděný/pocínovaný měděný drát lze také vyrobit na vyžádání.
-Vnější plášť
Vnější plášť musí být z extrudovaného PVC typu ST1/ST2 podle IEC 60502-1, polyethylen typu ST3/ST7, bezhalogenová sloučenina ST8, polychloropren, chlorsulfonovaný polyethylen nebo podobné polymery, typ SE1 jsou také k dispozici na vyžádání.
-Požární vlastnosti kabelových plášťů
Kabely mohou být dodávány se speciálním vnějším pláštěm z PVC zpomalujícím hoření, aby vyhověly požadavkům zkoušky plamenem IEC 60332-3-22, IEC 60332-3-23 a IEC 60332-3-24, materiál bez halogenů vyhovuje IEC{{3} }/2 a IEC 60684-2.
3.Parametry kabelu
-Jednožilový pancéřovaný kabel
|
Jednojádrový (pancéřovaný hliníkovým drátem) |
|
||||||
|
Jmenovitý průřez |
Průměr vodiče (přibližně) |
Jmenovitá tloušťka izolace |
Jmenovitá tloušťka vnitřního krytu |
Nominální Alum Wire pr. |
Nominální tloušťka pláště |
Celkový průměr (přibližně) |
|
|
mm^2 |
milimetr |
milimetr |
milimetr |
milimetr |
milimetr |
milimetr |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
-Dvoužilové pancéřové kabely
|
Dvě jádra (pancéřovaný pozinkovaným ocelovým drátem) |
|
||||||
|
Jmenovitý průřez |
Průměr vodiče (přibližně) |
Jmenovitá tloušťka izolace |
Jmenovitá tloušťka vnitřního krytu |
Jmenovitý ocelový drát prům. |
Nominální tloušťka pláště |
Celkový průměr (přibližně) |
|
|
mm^2 |
milimetr |
mm |
milimetr |
milimetr |
milimetr |
milimetr |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-Třížilové pancéřové kabely
|
Tři jádra (pancéřovaný pozinkovaným ocelovým drátem) |
|
||||||
|
Jmenovitý průřez |
Průměr vodiče (přibližně) |
Jmenovitá tloušťka izolace |
Jmenovitá tloušťka vnitřního krytu |
Jmenovitý ocelový drát prům. |
Nominální tloušťka pláště |
Celkový průměr (přibližně) |
|
|
mm^2 |
milimetr |
milimetr |
milimetr |
milimetr |
milimetr |
mm |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
-Tři žíly se zemními jádry pancéřové kabely
|
Tři jádra plus 1 (pancéřovaný pozinkovaným ocelovým drátem) |
|
||||||||
|
Jmenovitý průřez |
Průměr vodiče (přibližně) |
Jmenovitá tloušťka izolace |
Jmenovitá tloušťka vnitřního krytu |
Jmenovitý ocelový drát prům. |
Nominální tloušťka pláště |
Celkový průměr (přibližně) |
|||
|
mm^2 |
(3) mm |
(1) mm |
(3) mm |
(1) mm |
milimetr |
milimetr |
milimetr |
milimetr |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|
-Čtyři žíly, pancéřovaný kabel
|
Čtyři jádra (pancéřovaný pozinkovaným ocelovým drátem) |
|
||||||
|
Jmenovitý průřez |
Průměr vodiče (přibližně) |
Jmenovitá tloušťka izolace |
Jmenovitá tloušťka vnitřního krytu |
Jmenovitý ocelový drát prům. |
Nominální tloušťka pláště |
Celkový průměr (přibližně) |
|
|
mm^2 |
milimetr |
milimetr |
milimetr |
milimetr |
milimetr |
milimetr |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4.Pokrok výroby
5. Certifikáty:
 |
 |
6. Balení:
- Ocelový dřevěný buben (fumigace)
Délka kabelu v každém bubnu: 1000 m/2000 m nebo podle skutečných požadavků na délku kabelu.
- Velikost bubnu:
Podle délky kabelu a velikosti kontejneru
Abychom vám mohli nabídnout přesnou cenu, sdělte nám prosím požadované množství délky kabelu. Větší množství, větší sleva pro vás připravena!
- Přepravní přístav:
Qingdao nebo jiné porty podle vašich požadavků.
- Námořní přeprava:
K dispozici jsou všechny nabídky FOB/C&F/CIF.
 |
 |
 |
